Additive Fertigung

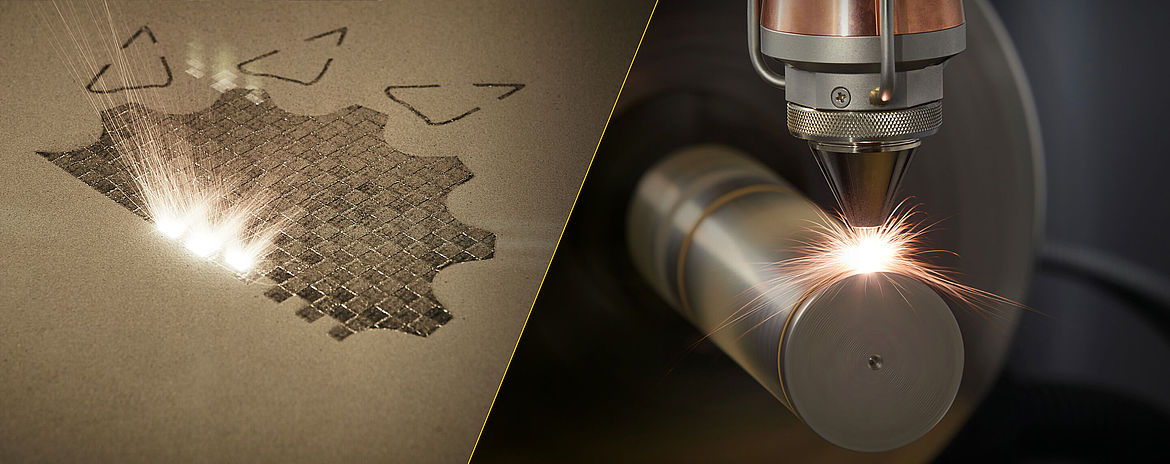

Pulverbett und Pulverdüse: Wie aus einer Idee und Metallpulver Bahnbrechendes entsteht.

Strukturen, die bisher unmöglich waren. Effiziente Temperierung ganzer Geometriebereiche auf engstem Raum. Nur zwei Beispiele, wie die Additive Fertigung ein Denken und Machen in völlig neuen Dimensionen erschließt.

Technologie.

Im Pulverbettverfahren (L-PBF) werden per Laser Hochleistungsmetalle in Pulverform Schicht für Schicht aufgeschmolzen und in Form gebracht. Beim Laserauftragschweißen (LMD) hingegen wird mittels Pulverdüse und Laser das Material präzise auf das Werkstück aufgetragen. Hierfür steht uns eine individuell angepasste Anlage von Trumpf zur Verfügung: eine TruLaser Cell 3000 mit horizontaler und vertikaler Rotationsachse. Durch spanende Prozesse veredeln wir die Rohteile anschließend zum fertigen Funktionsbauteil.
Darüber hinaus bieten wir verschiedene Schulungen, Beratung und Software zum Thema Additive Fertigung.

Anwendung.

Das generative Fertigungsverfahren ermöglicht hochkomplexe Geometrien – werkzeuglos, mit deutlich reduziertem Zeitaufwand und weniger Ressourcen. Und die Qualität der Ergebnisse überzeugt. Selbst die hohen Anforderungen der Luft- und Raumfahrt, des Motorsports oder der Medizintechnik werden erfüllt. Seit 2018 sind wir nach Nadcap und durch den TÜV Süd zertifiziert. Mithilfe der Pulverdüse können Reparaturen an defekten Bauteilen durchgeführt, Beschichtungen und Verschleißschutz aufgetragen sowie hybride Bauweisen realisiert werden. Außerdem ermöglichen die verwendete Düsentechnologie sowie das Maschinenkonzept das Extreme Hochgeschwindigkeits-Laser-Auftragschweißen (EHLA) des Fraunhofer-Instituts für Lasertechnik ILT.

Qualitätssicherung.

Wir analysieren im Bereich Additive Fertigung nicht nur das eingesetzte Pulver, sondern auch die Eigenschaften repräsentativer Fertigungsproben. Die dynamische Festigkeit der verschiedenen Metalle wird mittels eines Dauerschwingversuchs bewertet. Die dabei entstehenden Wöhlerkurven geben den Zusammenhang zwischen der Anzahl der Zyklen bis zum Versagen und der aufgebrachten Belastung an.

ANFRAGEN

Prozesskette – Additive Fertigung (L-PBF und LMD)

Die additive Fertigung hängt wie keine andere Fertigungsmethode von der Praxiserfahrung in den Prozessabschnitten ab. toolcraft hat die komplette Prozesskette unter einem Dach: von der Konstruktion über die Fertigung bis hin zum Finishing. Dies wird auf der digitalen Seite durch eine durchgängige Softwarelösung mittels Siemens' NX abgerundet. Mit dem hauseigenen Labor für Qualitätssicherung ist toolcraft als Dienstleister für 3D-Druck in Metall standardsetzend.

01Konstruktion und Simulation
02Werkstoffanalyse
03Additive Fertigung – L-PBF und LMD
04Wärmebehandlung
05Weiterbearbeitung / Veredelung
06Qualitätssicherung

01
Konstruktion und Simulation

Klassische Konstruktion, Reverse Engineering, Topologie Optimierung - Additives Design hat viele Facetten. Das Design muss neben der Gewährleistung der Druckbarkeit auch für den späteren Einsatzzweck validiert werden. Hierzu setzen wir auf leistungsstarke FEM- und CFD-Software - diese ist vollumfänglich in Siemens integriert. Durch den Einsatz von Verzugssimulationssoftware, der Kompensation von Bauteilen, kombiniert mit der langjährigen Expertise unserer Mitarbeiter, setzen wir das First-Time-Right-Konzept erfolgreich um.

02
Werkstoffanalyse

Unser hauseigenes Mess- und Prüflabor gewährleistet präzise Antworten für sichere Bauteilqualität. Beginnend bei der Materialeingangsprüfung über prozessbegleitende Analysen wie Dichteermittlung, Gefügeanalyse und mechanische Eigenschaften bis hin zur vollumfänglichen Berichtserstellung.

03
Additive Fertigung – L-PBF und LMD

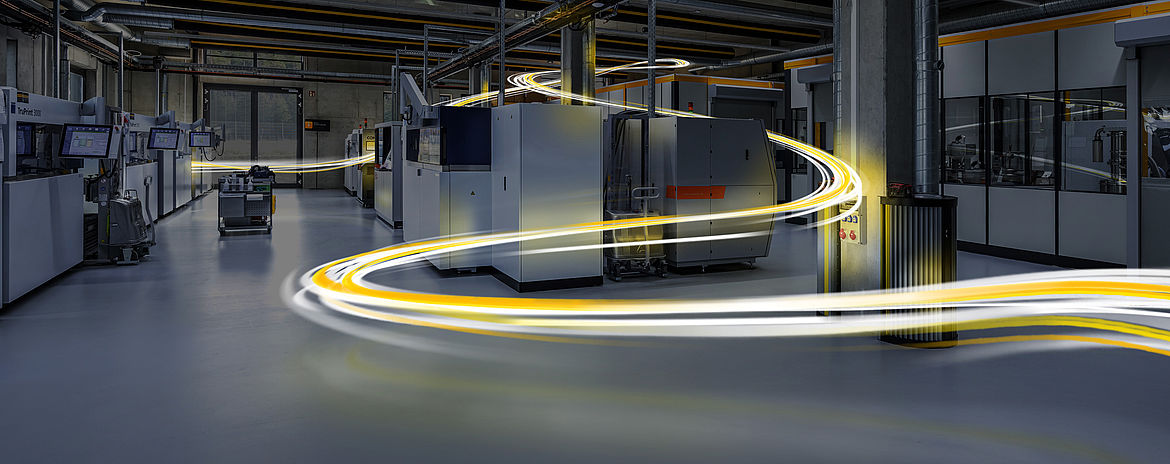

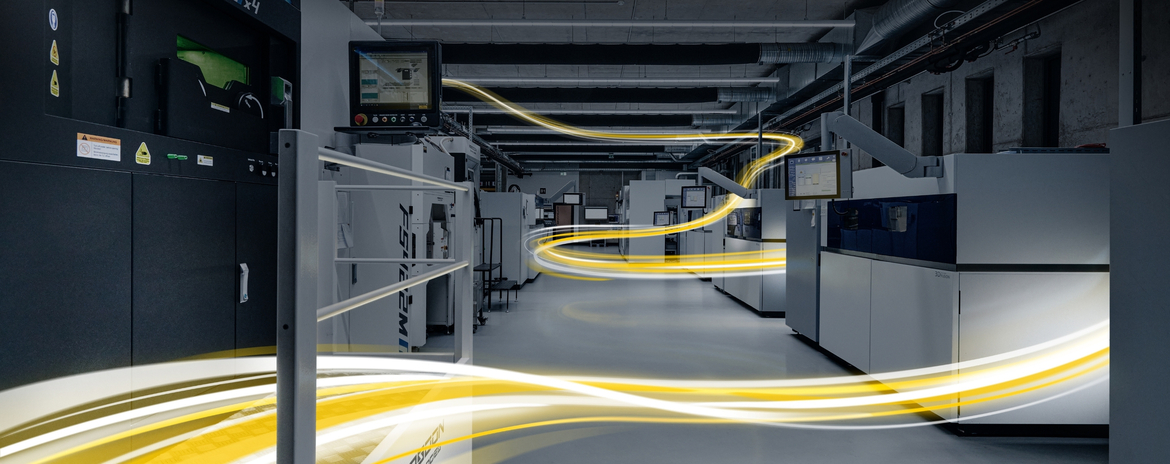

Wir verfügen über eine Vielzahl von Pulverbettanlagen, unter anderem eine Maschine für die Verarbeitung von Kupfer mittels grünem Laser.
Eine LMD-Anlage (Pulverdüse) ergänzt diesen innovativen Maschinenpark und ermöglicht zusätzliche Anwendungsgebiete wie z.B. Beschichten, Reparatur, Fügen und Auftragen auf bestehende Bauteile.

04
Wärmebehandlung

Um Spannungen im Bauteil abzubauen (Spannungsarmglühen / Lösungsglühen) und die gewünschten Werkstoffeigenschaften (mechanische Eigenschaften, Härte, Gefüge) einzustellen, erfolgt eine Wärmebehandlung - je nach Anforderung im Kammer-, Umluft- oder Vakuumofen.

05
Weiterbearbeitung / Veredelung

Automatisierte und vollständige Entpulverung, Abtrennen der Bauteile und Entfernung der Supportstrukturen, Oberflächenfinish für optisch und technisch einwandfreie Oberflächen nach Kundenspezifikation, prozessbegleitende Qualitätssicherung, spanende Weiterbearbeitung.

06
Qualitätssicherung

Je nach Kundenanforderung greifen wir auf unsere interne Qualitätssicherung zurück, wo taktile und optische Vermessungen durchgeführt werden. In unserem Labor analysieren wir nicht nur das eingesetzte Pulver, sondern auch die Eigenschaften additiv gefertigter Proben, die repräsentativ für das spätere Bauteil sind. Hier arbeiten wir unter anderem mit statischen und dynamischen Prüfständen.

Entdecken Sie die Möglichkeiten der Additiven Fertigung


3D-Objekt erkunden

Additive Fertigung –
schlüsseltechnologie der Zukunft.

Überzeugend: So profitieren Sie als Kunde von der Additiven Fertigung

Höherer Freiheitsgrad.

  • Selbst komplexeste Geometrien sind möglich.

Größeres Einsatzspektrum.

  • Auch schwer zerspanbare Materialien können verarbeitet werden.

Vielfältige Möglichkeiten.

  • In Ergänzung zum Pulverbettverfahren sind mit der Pulverdüse Reparaturen an defekten Bauteilen, Beschichtungen und Verschleißschutz sowie hybride Bauweisen realisierbar.

Deutliche Zeit- und Ressourcenersparnisse.

  • Werkzeuglose Fertigung innerhalb weniger Tage.

Wirtschaftlichkeit.

  • Gewichtsreduktionen durch FEM-Berechnungen und Topologie Optimierung.

Innovationspotenzial.

  • Als Forschungs- und Entwicklungspartner eröffnen wir Ihnen neue Perspektiven und Marktchancen.

Geprüfte Qualität aus Deutschland.

  • Analyse von Werkstoffen und additiv gefertigten Proben (Schliffbildanalyse, Zugfestigkeitsproben, Gefügeanalysen, Dauerschwingversuch uvm.)

Vielseitige Materialbasis – Festigkeit, Hitzebeständigkeit, Biokompatibilität, … Bei der Werkstoffwahl für das Lasern verbinden wir unsere Material- und Fertigungskompetenz mit Ihren Anforderungen. Metalle, die wir aktuell verarbeiten:

L-PBF

  • Aluminiumlegierungen, wie AlSi10Mg, Scalmalloy®
  • Titanlegierungen, wie Ti6Al4V
  • Nickelbasislegierungen, wie Inconel® 718, Inconel® 625, Haynes® 282®
  • Edelstahl (1.4404)
  • Reinkupfer und Kupferlegierungen, wie CuCr1Zr
  • Hastelloy® C22

LMD

  • Aluminiumlegierungen, wie AlSi10Mg, AlSi12
  • Nickelbasislegierungen, wie Inconel® 718, Inconel® 625
  • Cobaltbasislegierungen, wie Stellite
  • Eisenbasislegierungen, wie Werkzeugstähle, Warmarbeitsstähle, Edelstähle
  • Kupferlegierungen, wie Bronze
  • WC/TiC-Matrixlegierungen

Mediathek

Jetzt unmittelbare Eindrücke von unserem Leistungsvermögen holen!

Zum Laden des YouTube Videos bitte hier klicken. Durch das Laden von eingebetteten Videos werden Daten an YouTube übermittelt. Weitere Informationen können unserer Datenschutzerklärung entnommen werden.

TRUMPF: Erfolgsgeschichte von toolcraft (Laserauftragschweißen)

Zum Laden des YouTube Videos bitte hier klicken. Durch das Laden von eingebetteten Videos werden Daten an YouTube übermittelt. Weitere Informationen können unserer Datenschutzerklärung entnommen werden.

Additive Fertigung bei toolcraft: hochkomplexe Geometrien mittels Pulverbett und Pulverdüse

Zum Laden des YouTube Videos bitte hier klicken. Durch das Laden von eingebetteten Videos werden Daten an YouTube übermittelt. Weitere Informationen können unserer Datenschutzerklärung entnommen werden.

LMD-Technologie - Was mit Laserauftragschweißen alles möglich ist

Zum Laden des YouTube Videos bitte hier klicken. Durch das Laden von eingebetteten Videos werden Daten an YouTube übermittelt. Weitere Informationen können unserer Datenschutzerklärung entnommen werden.

Additive Komplettlösungen mit Pulverbett und Pulverdüse mit Siemens NX

Zum Laden des YouTube Videos bitte hier klicken. Durch das Laden von eingebetteten Videos werden Daten an YouTube übermittelt. Weitere Informationen können unserer Datenschutzerklärung entnommen werden.

3D-gedrucktes Spritzgusswerkzeug realisiert mit Siemens NX

Zum Laden des YouTube Videos bitte hier klicken. Durch das Laden von eingebetteten Videos werden Daten an YouTube übermittelt. Weitere Informationen können unserer Datenschutzerklärung entnommen werden.

Komplette Prozesskette im 3D-Druck in Metall mit Siemens NX

Zum Laden des YouTube Videos bitte hier klicken. Durch das Laden von eingebetteten Videos werden Daten an YouTube übermittelt. Weitere Informationen können unserer Datenschutzerklärung entnommen werden.

TRUMPF: Erfolgsgeschichte von toolcraft (Nadcap Zertifizierung)

Case Studies

Exemplarische Referenzen – für Sie übersichtlich aufbereitet

Automotive, Fahrzeugtechnik und Motorsport

Turbinenschaufelrad – Montageaufwand minimiert

Durch die konstruktive Neuauslegung eines Turbinenschaufelrades ließ sich der Montageaufwand beim Auswechseln reduzieren und die Leistung des Dampfgenerators steigern. Die Deutsche Bahn griff für das Projekt auf unsere komplette additive Prozesskette zu.

  • Additive Fertigung Additive Fertigung
Sicherheit

Höchste Anforderungen für die Sicherheit

Im Jahr 1889 als „Rheinische Metallwaaren- und Maschinenbaufabrik Aktiengesellschaft“ gegründet hat sich Rheinmetall mittlerweile zum international integrierten Technologiekonzern entwickelt. Für die Automobilindustrie ist die Rheinmetall AG Partner und Zulieferer. Darüber hinaus ist das Unternehmen international führend als Systemhaus für Sicherheitstechnologie tätig. Die Zusammenarbeit mit toolcraft als Fertigungspartner begann mit einem Bundeswehrauftrag für die Rheinmetall AG.

  • Additive Fertigung Additive Fertigung
Medizintechnik

Alles im Griff

Als einer der führenden Anbieter im Bereich Motorensysteme vertreibt Aesculap Produkte für verschiedene medizinische Anwendungsgebiete, wie beispielsweise Orthopädie, Traumatologie, Kardiochirurgie oder Dermatologie. So auch das akkubetriebene Motorensystem Acculan. Das Akkugehäuse für dieses Motorensystem wurde von toolcraft additiv gefertigt.

  • Additive Fertigung Additive Fertigung
Medizintechnik

Innengekühlter Knochenbohrer für den OP

Im Auftrag des IFW der Universität Hannover entwickelten und fertigte toolcraft per 3D-Druck einen Knochenbohrer mit geschlossener Innenkühlung. Damit werden sowohl temperaturbedingte Gewebeschädigungen als auch der Austritt von Kühlfluid verhindert.

  • Additive Fertigung Additive Fertigung
Automotive, Fahrzeugtechnik und Motorsport

Föhl

Mehrere hundert Millionen Zinkdruckguss- und Kunststoffspritzgussteile verlassen jährlich die Werke der Adolf Föhl GmbH + Co KG. Dieser gewaltige Output lässt die Dimension der Produktivitätssteigerung erahnen, die das Unternehmen mit Hilfe des Metall-Laserschmelzens von toolcraft realisieren konnte.

  • Additive Fertigung Additive Fertigung
  • Spritzguss + Formenbau Spritzguss + Formenbau
Optische Industrie

Werkzeug – topologieoptimiert

In einem internen Projekt haben wir ein Werkzeug zur Herstellung eines Kunststoffteils für die Optische Industrie entwickelt und umgesetzt. Das 3D-gedruckte, topologieoptimierte Ergebnis: 50% weniger Masse und 30% schnellerer Zyklus bei gleicher Bauteilqualität.

  • Additive Fertigung Additive Fertigung
  • Spritzguss + Formenbau Spritzguss + Formenbau
Automotive, Fahrzeugtechnik und Motorsport

Motorhalter – Gewichtseinsparungen bei gleichbleibender Funktionalität

Die Motorsport-Hochschulgruppe der FAU Erlangen-Nürnberg beauftragte toolcraft mit der Konstruktion und dem 3D-Druck eines Motorhalters. Durch Topologieoptimierung wurde bei gleicher Dauerfestigkeit eine maximale Gewichts- und Bauteilreduktion erreicht.

  • Additive Fertigung Additive Fertigung
